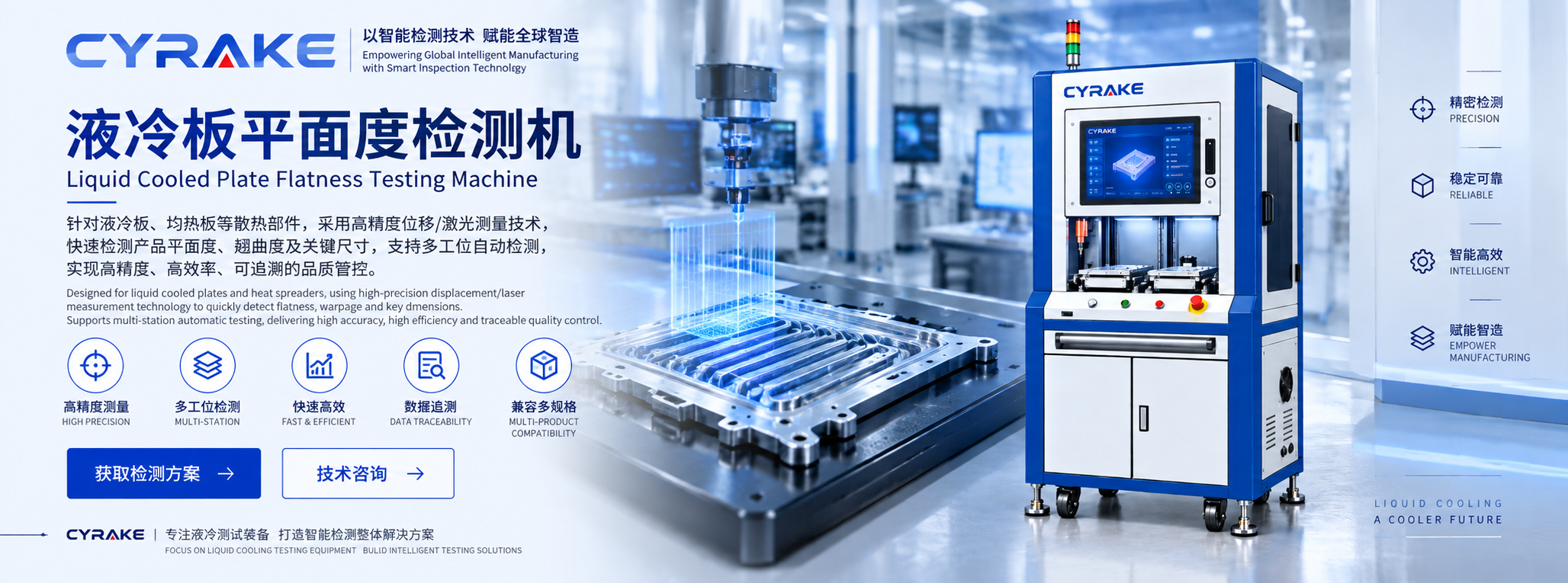

液冷板平面度检测机
一套设备完成流量—压降曲线、流阻、总热阻、换热效率及温度均匀性测试，支持模拟芯片热源与多工位独立运行。
产品优势
流阻热阻一体化
一次装夹完成水力性能和热性能综合验证。
PID闭环控制
恒流或恒压控制，自动扫描多个工况点。
模拟芯片热源
电加热模组模拟GPU/CPU发热，功率闭环可控。
高精度测量链
流量、差压、温度和电功率同步采集。
自动计算分析
输出总热阻、温差、换热效率、温度均匀性和流阻曲线。
多工位并行
各工位独立配方、独立曲线和独立OK/NG判定。
技术参数
| 设备名称 | 液冷板平面度检测机 |
| 适配工件 | 服务器 CPU/GPU 液冷板、水冷散热板 |
| 整机电源 | AC220V 单相 |
| 工作环境 | 车间常温 10~35℃，常规生产环境可用 |
| 检测方式 | 多点接触式高度检测，自动采点拟合计算平面度 |
| 检测精度 | 重复检测精度 ±0.02mm |
| 测量分辨率 | 0.005mm |
| 测量误差 | ≤±0.03mm |
| 检测行程 | 400X400 |
| 检测判定公差 | 工件接触面平面度判定上限 0.1mm（可自定义修改 OK/NG 阈值） |
| 检测速度 | 单件检测时间 15~25 秒 |
| 运动结构 | 精密导轨 + 伺服电机驱动，运行稳定无抖动 |
| 检测项目 | 工件整体平面度、翘曲度、多点高度差 |
| 运算方式 | 系统多点采点拟合基准平面，自动输出平面度数值 |
| 判定功能 | 可自定义上下公差，自动 OK/NG 判定 |
| 工装定位 | 专用仿形定位治具，无应力支撑，防止工件装夹变形 |
| 数据功能 | 自动存储检测数据，可查询历史记录 |
| 报告输出 | 支持数据导出、批次良率统计 |
| 信息化对接 | 支持对接 MES 系统、产品条码扫码追溯 |
| 控制系统 | 上位机 |
| 安全防护 | 设备过载保护、限位保护、急停停止功能 |
| 设备机架 | 稳固钣金机架，运行稳定不易变形 |
| 设备特点 | 结构简单、故障率低，适合产线量产全检 |
| 尺寸规格 | 长宽高：800X800X1600 |
* 以上参数为标准机型配置，其他特殊需求可定制。
适用产品
暂无图片
服务器液冷板暂无图片
储能水冷板暂无图片
IGBT水冷模组暂无图片
均温板暂无图片
微通道换热部件测试流程
扫码与装夹
灌液自动排气
进口水温稳定
流量工况扫描
压差/流阻计算
热源加载
热稳态判定
报告与MES
上位机界面 / 数据追溯
多型号参数配方存储与一键调用
压力、流量、温度、真空度及时间曲线实时显示
自动OK/NG判定及不良锁存
条码绑定、历史查询和权限管理
自动生成PDF、Excel或CSV报告
支持MES、ERP及客户数据库接口
可选配置
200 L/min大流量回路
2.5 MPa高压回路
多温区恒温机组
红外热像/多点温度
自动排气与补液
第三方仪表校准接口
